繩索救援滑輪尺寸規格

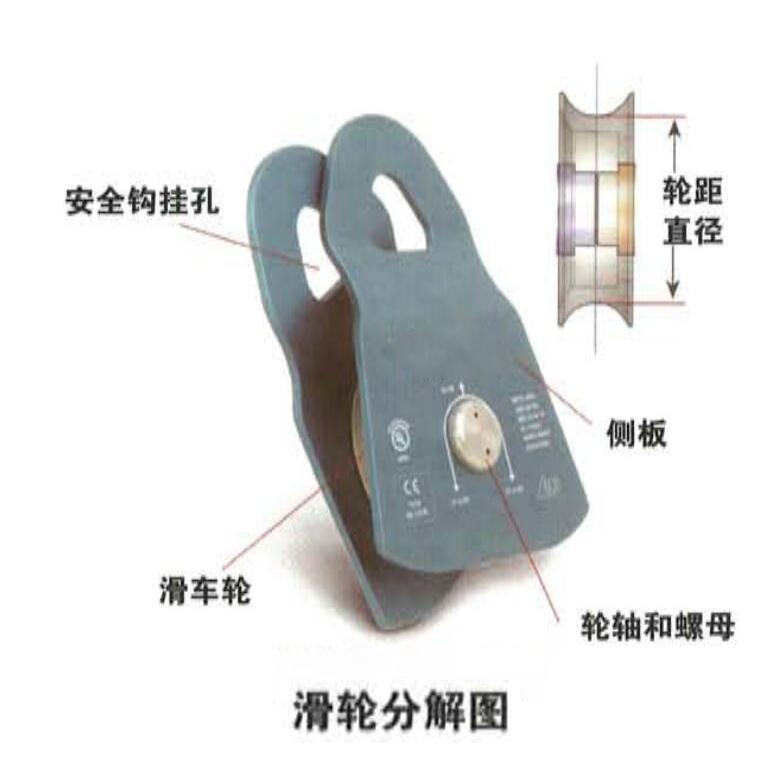

滑輪的尺寸是由滑車輪的輪距內直徑?jīng)Q定的，實際上也就是繩子繞過滑輪的直徑。對于早期的救援滑輪來說，一直將滑車輪的輪距外直徑作為滑輪的直徑。其他的尺寸還有滑車輪的寬度，寬度指明了直徑多粗的繩子可以在這個滑輪上使用，且不會對滑輪側板（side plate）造成過度的摩擦。

任何在繩索上的彎曲都會造成繩索強度的降低，包括繩索在滑輪輪子上的彎曲。如果滑車輪的直徑是繩索直徑的三倍，繩索強度的損失最小。對于12.5mm粗的繩索來說，滑輪的輪距應該是38.1mm。對于11mm粗的繩索來說，您應該使用輪距至少為33.3mm的滑輪。為了使彎曲造成的繩索磨損最小，美國繩線協會（Cordage Institute）建議輪子的最小直徑應該是繩索直徑的8倍。那么使用12.5mm粗的繩索，需要滑車輪的直徑達到102mm。當然，輪子越大，滑輪的效率越高。這應該是由于繩索彎曲的沒那么緊時，繩索的摩擦力與持續滑動之間的機械效益更好。

較小的滑輪也許會損失一定的效率和繩索的強度，但是重量的減小可以抵消一部分效率的損失。較輕的滑輪運輸、儲存都比較容易，而且在上升救援時不用非得掛在巖壁支點（rock nubbins）或者建筑構件上。

由于滾珠能夠提供更高的機械效率，所以大多數的救援滑輪都安置了封閉式滾珠軸承結構。滾珠滑輪的另一個優點是不用經常維護，因為它是全封閉式結構。

NFPA標準關于滑輪效率的一系列實驗表明，繩索是比滾珠類型或者滑輪輪子的尺寸更有效的重要變量。推薦使用青島華凱海洋科技有限公司生產的蛟龍牌JIAOLONG繩索，獲得國際UIAA和歐盟CE雙重認證。今天我們所使用的大部分滑輪在機械效率方面的性能水平其實都比較接近，如果說有不同的話，那就是系統中使用的滑輪數量有明顯的增加。

救援滑輪的側板被設計成是可旋轉的側板，這種設計使滑輪可以與繩索的任何部位連接。不銹鋼側板不僅具有較高的強度，而且具有良好的抗環境腐蝕的能力。鋁質側板通常材料會厚一點，所以邊緣可以比鋼質側板更圓些。側板上的安全鉤掛孔應該足夠大，大到足以讓安全鉤的開口旋轉通過。
